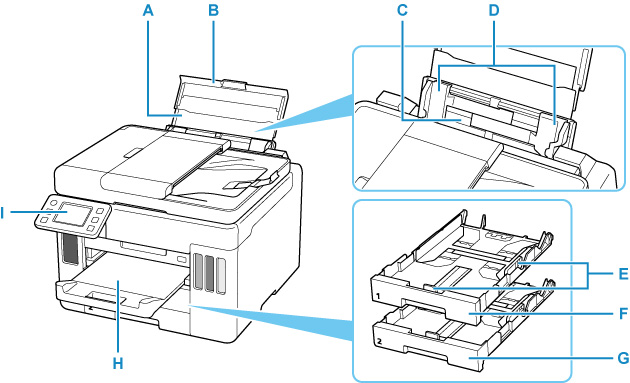

Face avant
- A: Support papier
- Déployez pour charger du papier dans le réceptacle arrière.
- B: Couvercle du réceptacle arrière
- S'ouvre pour vous permettre de charger du papier dans le réceptacle arrière.
- C: Réceptacle arrière
-
Chargez le papier ici. Plusieurs feuilles de papier, de même format et de même type, peuvent être chargées simultanément, et la machine est automatiquement alimentée par une seule feuille à la fois.
- D: Guides papier
- Alignez avec les deux côtés de la pile de papier.
- E: Guides papier
- Alignez avec les côtés droit/gauche/avant de la pile de papier.
- F: Cassette 1
-
Permet de charger du papier ordinaire au format A4, B5, A5 ou Lettre dans la cassette, et de l'insérer dans l'imprimante.
- G: Cassette 2
-
Chargez du papier ordinaire au format A4 ou Lettre dans la cassette et insérez-le dans l'imprimante.
- H: Bac de sortie papier
- Emplacement d'où sont éjectées les feuilles imprimées. Déployez-le avant de lancer l'impression.
- I: Panneau de contrôle
-
Permet de modifier les paramètres de l'imprimante ou d'utiliser cette dernière.

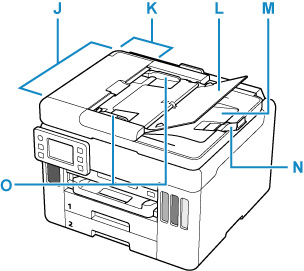

- J: CAD (chargeur automatique de documents)
-
Chargez un document ici. Les documents chargés sur le plateau destiné aux documents sont numérisés automatiquement, une feuille à la fois.
- K: Capot du chargeur de documents
- Ouvrez ce panneau afin de retirer les documents coincés.
- L: Plateau destiné aux documents
- Ouvrez-le pour charger un document dans le CAD. Vous pouvez charger plusieurs feuilles d'un document de même format et de même épaisseur. Chargez le document et placez le côté à numériser vers le haut.
- M: Fente d'éjection des documents
- Reçoit les documents numérisés à partir du CAD.
- N: Butée de document
- Ouvrez la butée de l'original pour soutenir l'original éjecté.
- O: Guide du document
- Ajustez ce guide selon la largeur du document chargé dans le CAD.
- P: Couvercle du scanner
- Ouvrez pour placer un original sur la vitre d'exposition.
- Q: Vitre d'exposition
- Chargez un original ici.
- R: Port pour clé USB flash
- Insérez les clés USB flash ici.
